Mendesain Rumah dengan Corel Draw

Menggambar rumah, atau lebih tepatnya mendesain Gambar kerja (maksudnya gambar denah, gambar tapak depan, gambar potongan, gambar atap dsb) sampeyan bisa menggunakan aplikasi CorelDRAW, karena gambar kerja merupakan tampilan gambar 2D, akan terasa mudah sampeyan menggunakan CorelDRAW apabila sampeyan kurang begitu menguasai AutoCAD. Dengan mengaktifkan Snap To Object, Dynamic Guides, Guide Lines yang letaknya pada Menu Barsub menu View, sampeyan sudah bisa mendesain arsitektur seperti layaknya sampeyan menggambar pada AutoCAD 2D;

Seperti contoh Gambar kerja yang dibuat dengan aplikasi CorelDRAW;

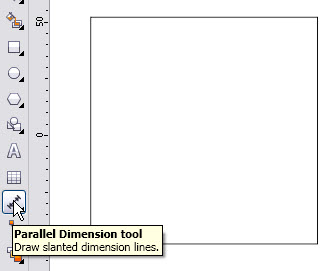

Dan untuk membuat ukuran sampeyan bisa menggunakan Dimension tool yang ada padaToolbox, dengan syarat sampeyan menggambar dengan Skala 1 : 1 untuk menampilkan ukuran yang sebenarnya, contoh; misalnya sampeyan akan membuat kotak ukuran 100 cm x 100 cm, maka sampeyan buat kotak dengan ukuran sesungguhnya dan pilih Dinension tool > pilih yangHorizontal or vertical, selanjutnya arahkan mouse pada pojok-pojok yang akan diberi ukuran;

Hasilnya akan seperti gambar dibawah;

Untuk mencetak, tidak mungkin kita mencetak dengan ukuran sebenarnya, maka atur skala padaScale Factor pada saat akan mencetak, misalnya kita perkecil 10 kali, ubah nilai 100% menjadi 10% pada Scale Factor, berarti Skalanya adalah 1 : 10
